為了解決這些問題，CYAN Intelligent實施了一個系統，該系統通過將設備和IT管理層連接在一起來監控?zé)嵫h(huán)爐。配置了監視/控制系統，以便員工可以簡單地掃描每個工單的條形碼。這觸發了MES將生產參數數據直接發送到烤箱，從而消除了生產人員控制烤箱的需要?，F(xiàn)在將記錄烘烤過程中的數據，并在烤箱溫度異?；蚝婵酒陂g打開烤箱門時自動發送警告。


根據CYAN Intelligent的計劃，用于優化烘焙過程的監控系統需要高度集成的IoT平臺。該平臺必須具有足夠開放的硬件/軟件設計，才能成功橋接上層和下層，同時為設計人員提供易于使用的開發工具，以輕松創建用戶界面并開發所需的功能。還需要設置監視/控制系統，以便可以將其用于配置硬件（例如，工業PC [IPC]，數據轉換器和I / O模塊）。

▌▌ 系統要求

研華針對CYAN Intelligent的智能解決方案包括以下組件：



• WebAccess的/ SCADA
• IPC-7132工業計算機
• EKI-1222雙端口Modbus網關
• ADAM-6251數字輸入模塊
• ADAM-6256數字量輸出模塊

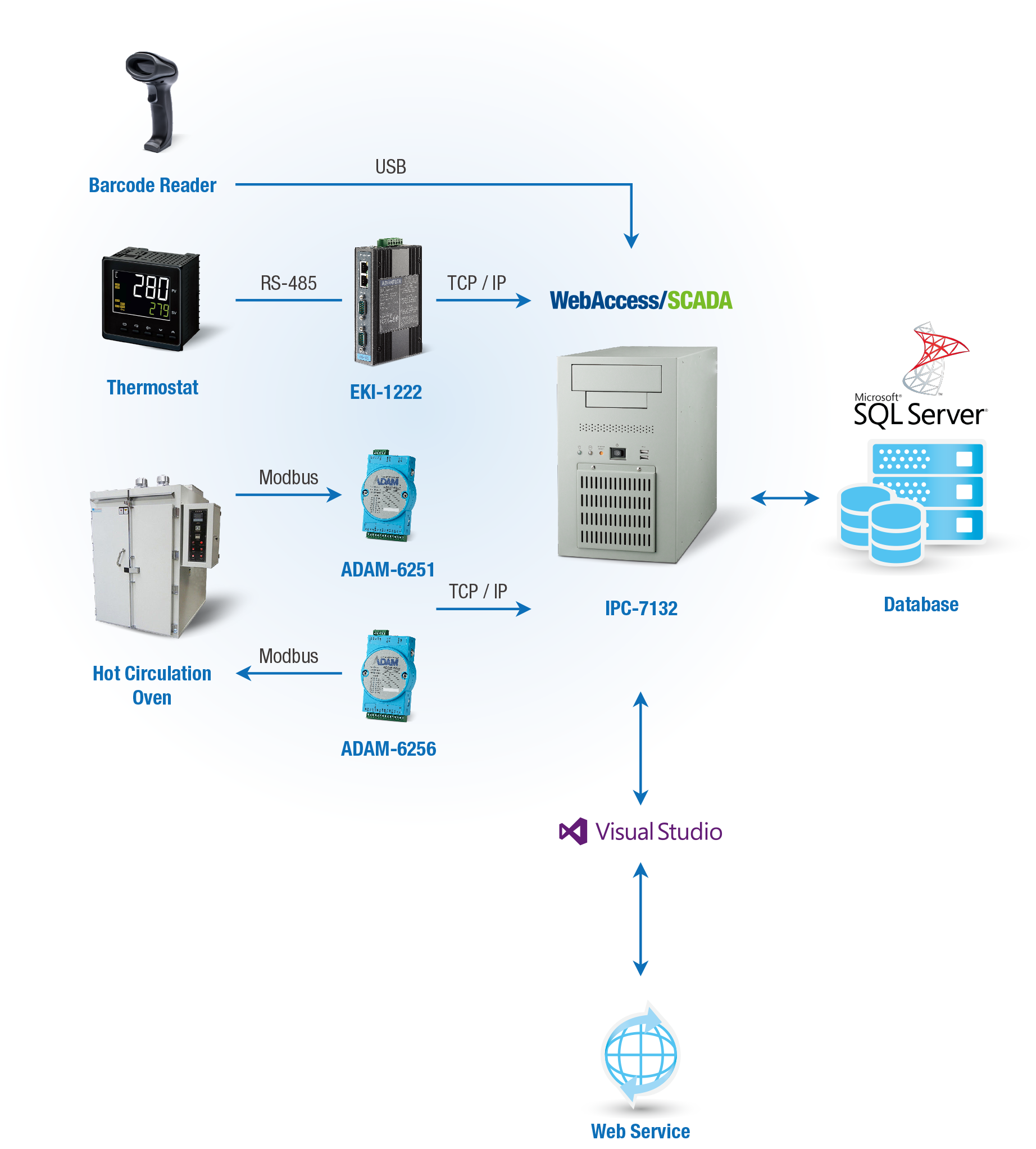

在設備層，數據通過EKI-1222網關通過RS-485從恒溫器收集到以太網，該網關通過TCP / IP連接到IPC-7132工業計算機。IPC還通過TCP / IP連接到ADAM-6200系列模塊進行烤箱控制，并通過USB連接到條形碼掃描儀以輸入工作指令。安裝在IPC上的WebAccess / SCADA軟件將數據存儲在SQL Server數據庫中，并且還可以與IT管理層的管理系統進行通信，以將生產數據導入MES并從MES獲取工單參數，然后發送到基礎設備。



WebAccess / SCADA是基于瀏覽器的SCADA軟件。它的GUI生成器和編程語言的選擇（在這種情況下使用TclScript）使項目設計人員能夠快速完成用戶界面，溫度趨勢圖，異常警報，萬無一失的功能等等的開發。另外，它的開放接口（例如ODBC，Visual Studio和Web服務）使跨系統集成數據變得容易。無論是底層設備數據還是管理層上的生產參數，所有數據都可以在系統內自由流通。為了實現系統配置的多功能性，WebAccess / SCADA的多個版本帶有不同的I / O標記。系統規劃人員可以根據他們的數據采集需求選擇合適的版本。如果需要擴展，可以增加I / O標簽的數量以擴展監視范圍。WebAccess / SCADA免費支持1024個客戶端，不僅允許多個用戶同時監視生產線，而且還使許可費用最小化。



關于硬件設置，IPC-7132放置在11個熱循環烤箱旁邊。由于它是工業級計算機，因此可以承受PCB工廠的高溫和潮濕。它的多個I / O接口可輕松連接到外圍設備和網絡。EKI-1222將串行信號轉換為以太網，以允許通過TCP / IP進行數據傳輸。隔離的ADAM-6200系列I / O模塊具有出色的抗干擾功能，并提供用戶定義的功能，使設計人員可以靈活地進行Modbus地址配置。
